Application et introduction

    Les matériaux de PVC composant le système est l'ancienne partie de la chaîne de production de PVC, qui est une de la clé à la production stable à long terme de la ligne entière. Le degré d'automation du système de composition détermine le degré d'automation de la chaîne de production entière.

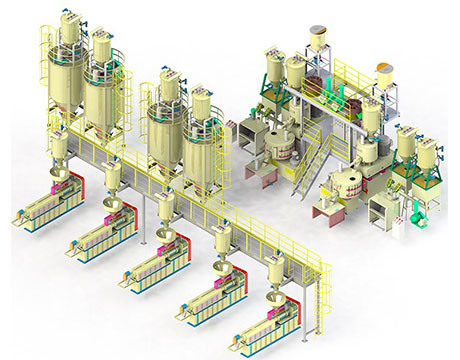

Le PVC automatique composant le système se compose habituellement de sous-systèmes suivants : système matériel de collection, système de transport matériel, système de lot régulateur, unité de mixage, équipement de stockage de matériels, système de alimentation, système de dépoussiérage : système de contrôle central, système de contrôle central, etc. La composition et les principes des sous-systèmes sont décrits en tant que ci-dessous :

1. PVC automatique mélangeant le système de alimentation centralisé système matériel de collection

Le système matériel de collection est employé pour rassembler le volume ou les matières premières mises en sac dans des silos de stockage dans diverses manières.

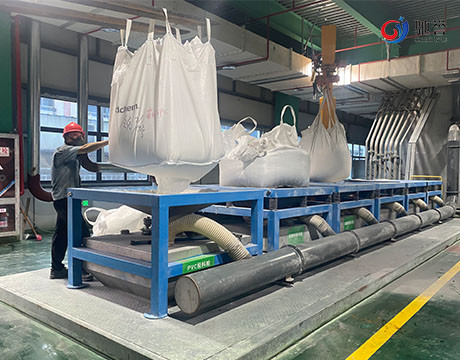

Des matériaux en vrac peuvent être envoyés directement dans la cuve de stockage par le dispositif de transport pneumatique sur le bateau-citerne, et les matériaux de sac est rassemblés par la station d'ouverture de sac.

2. PVC automatique mélangeant le matériel de alimentation centralisé de système donnant le système

Le transport des matériaux est la clé à l'automation du système de composition et de alimentation. Dans le système de composition automatique de PVC, le système de transport occupe une grande proportion : Y compris le transport de la station mettante en sac au silo de transition sur les échelles de traitement en lots, les matériaux de finition transportant du mélangeur au silo de finition, et également les matériaux de finition transportant du silo de finition à l'extrudeuse.

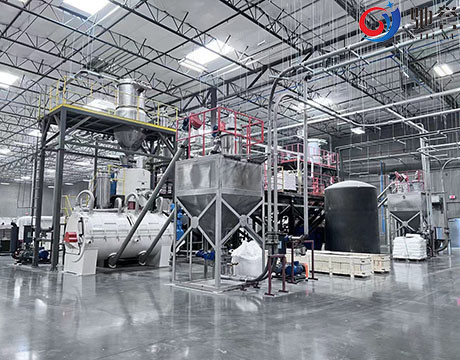

     PVC automatique mélangeant l'équipement de alimentation centralisé de stockage de matériels de système

L'équipement de stockage de matériels sont séparément des silos principalement utilisés pour stocker les matières premières et les matériaux de finition.

Le silo de stockage de matière première de PVC a 150m3 de volume efficace. Les matériaux émouvants matériels sont tous de stockage acier inoxydable, et poli. La surface extérieure est faite avec le traitement de marinage de passivation. Consistez avec les silos, équipement de dépoussiérage sur les silos, échelle en acier, barrières,

chapeau de décompression, porte, et d'autres composants etc.

Peut automatique contrôle les matériaux entrants et sortant en plaçant l'indicateur de niveau, il a l'aspect gentil, la structure forte, la preuve de vent et d'autres caractéristiques. Afin d'assurer le taux qualifié des tubes de finition, il est nécessaire de considérer le volume en surplus des silos du matériel de finition, normalement moins de 12 heures, et également la conception des silos matériels de finition adopte la structure homogénéisée pour s'assurer que les matériaux ne sont pas séparés de la stratification.

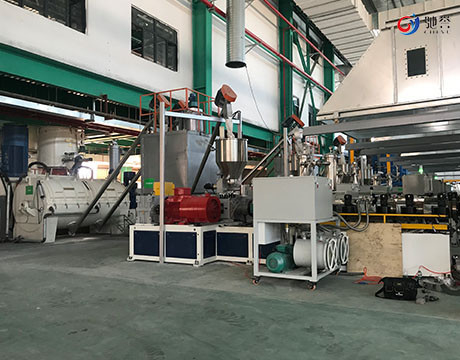

      PVC automatique mélangeant le système de alimentation de alimentation centralisé de système pour l'extrudeuse

Le système de alimentation se compose de conducteur de vide ou de conducteur de ressort.

Conducteur de vide composé d'entonnoir d'alimentation, d'arme à feu d'aspiration, de fan de vortex, de filtre d'impulsion, de vanne papillon et de silos de stockage. La plus grande capacité de alimentation évaluée est plus que 1500kg/H.

Le conducteur de ressort est un convoyeur de vis rodless, peut être courbure en certain degré, approprié à l'alimentation pour l'extrudeuse.
